類別
廠商
用途
素材
系列標籤
最近瀏覽的商品
熱門商品
作為真皮替代材料已站穩腳跟的人造皮革，到了2026年將迎來進一步進化的一年。
在以往「輕便、易於打理」的優勢之外，注重環保與質感表現的多樣化成為趨勢核心。
尤其是採用植物來源的氨綸和高耐久性的聚碳酸酯系樹脂的新材料備受關注。
代表這一新時代人造皮革的，是高島商事的人氣系列。本次將從中介紹質感、功能、用途均衡出色的7個貨號。

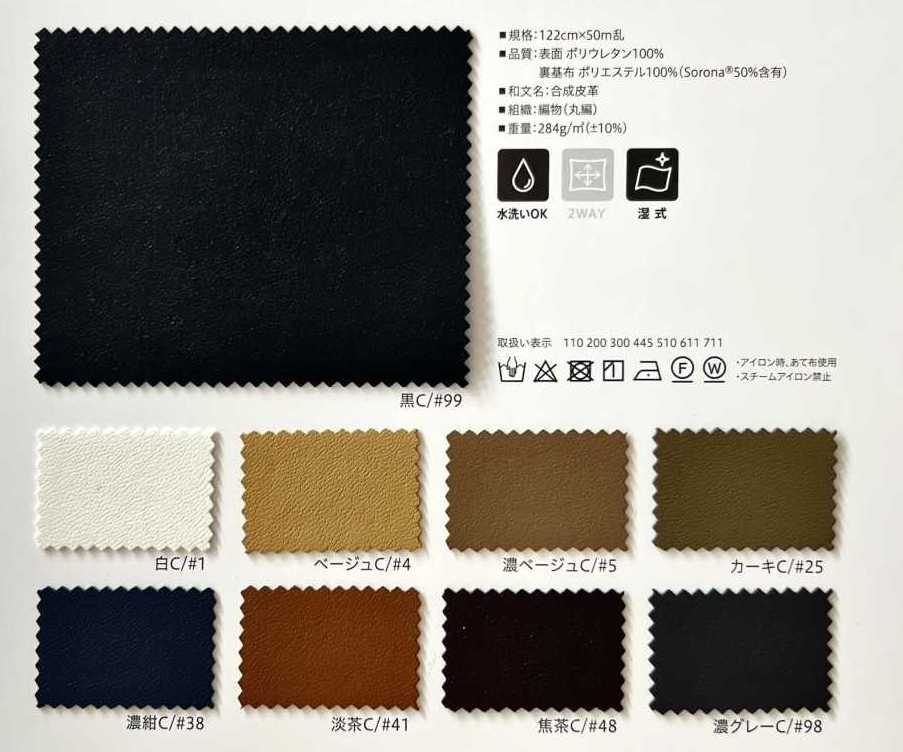

使用Sorona®纖維作為基布的環保材料。
具有柔韌的質感以及柔軟延展的雙向彈力。
通過濕法工藝實現了透氣性與耐水解性的兼顧，是能長久保持美觀狀態的下一代材料。
還可一併購買可附於使用Sorona®產品上的吊牌標籤。
Sorona®是什麼？
這是DuPont™開發的一種採用部分植物來源（玉米）原料製成的環保高機能材料。與尼龍6相比，生產時的CO2排放量約減少63%，生產所需能源消耗量約減少30%。
什麼是生態紡織品標準®？
這是在世界最高標準下，嚴格檢查紡織產品是否在安全性以及對環境和勞動者的關懷方面建立了生產體系的人與地球友好型紡織品認證。

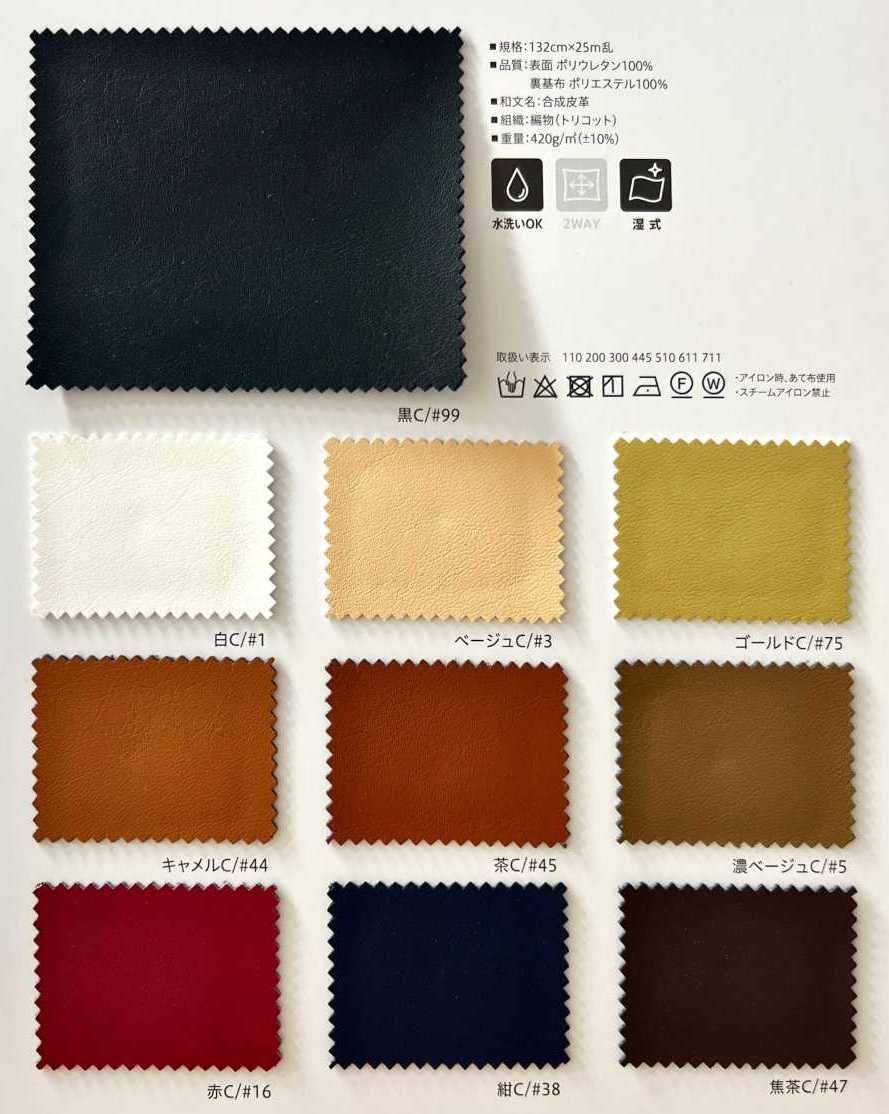

0.9mm厚的紮實手感與高雅光澤，呈現出高級感十足的迷人效果。
在420g/㎡的厚重感之中仍能感受到柔韌性。
具有很高的耐久性，可抵抗隨時間推移產生的劣化，是適用於外套、箱包、雜貨以及內裝的人氣貨號。
#2160和#3501都擁有豐富的棕色系顏色選擇，其中#3501色彩飽和度更高、發色更鮮明。
都是非常易於使用的產品線。

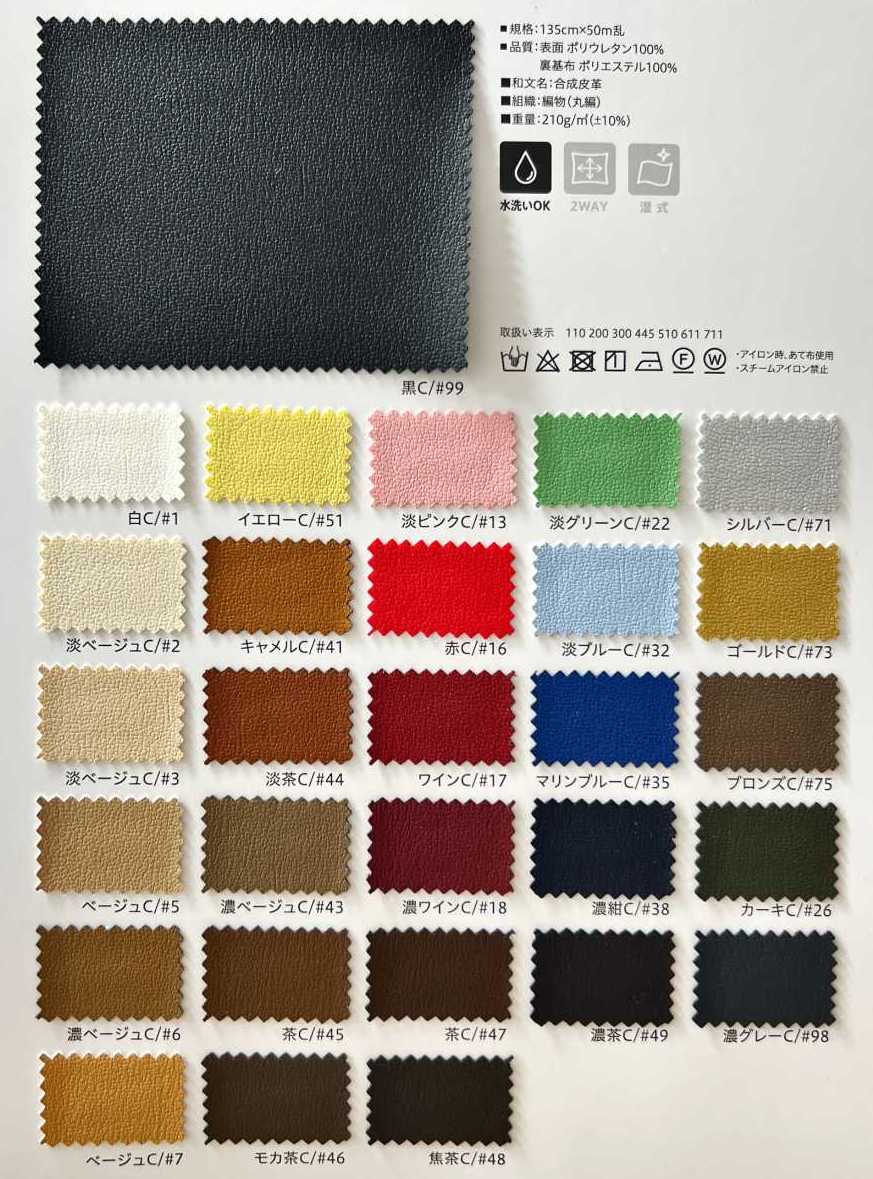

採用輕盈柔軟、不易散邊的針織基布。
具有充足的橫向彈力以及輕微的經向彈力，便於裁剪、易於處理，因此可廣泛用於服裝、服裝輔料、戶外用品、雜貨、內裝，甚至展具材料。
幾乎無光澤的沉穩光感與細密紋理，不會過於張揚；顏色選擇豐富、通用性高，且以穩定品質而享有實績的人氣長銷商品。也推薦給初次使用人造皮革的人，是一款全能型產品。

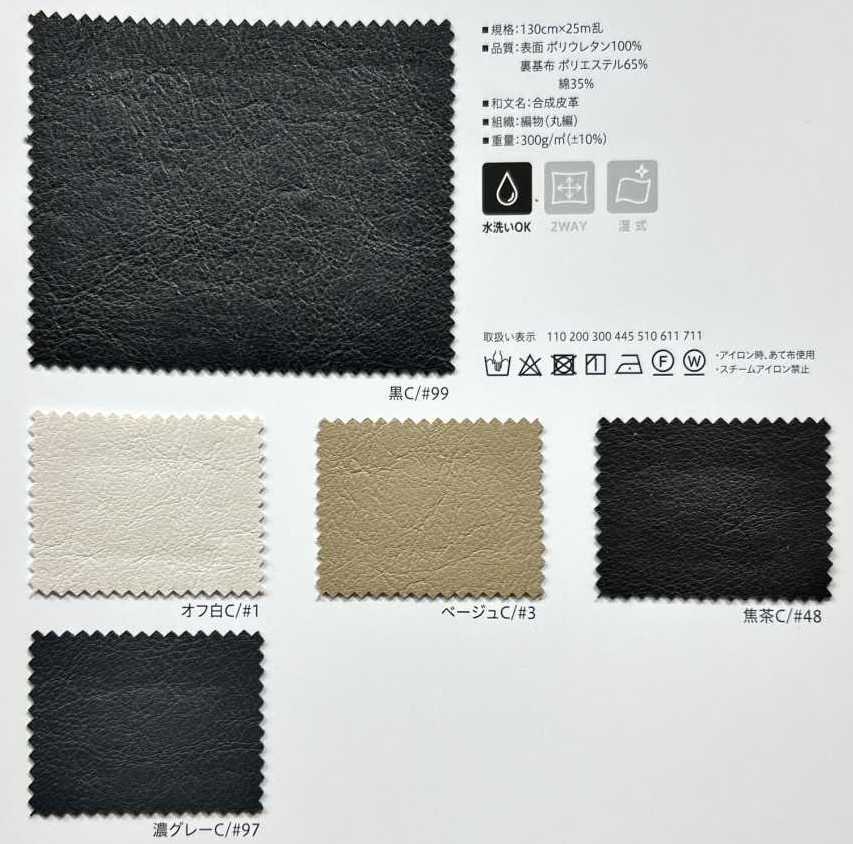

具有牛皮般自然的荔枝紋感，以及1mm的厚實感，重現了真皮般的存在感。
這是一種適合夾克、短外衣等立體單品的存在感強烈材料。 由於提升了對時間推移劣化的耐久性，不僅用於服裝、雜貨、箱包，也用於鞋類和工業材料。
其耐水解性能高，在叢林試驗(※)中，經過6周時未確認到表面膜剝離，這意味著可承受約6年的實際使用。
什麼是叢林試驗？
在人工製造的高溫高濕環境下，將通常需要1年發生的劣化在約1周內重現，並每週測定剝離強度，以此審查材料對時間推移劣化的耐久性的一項試驗。

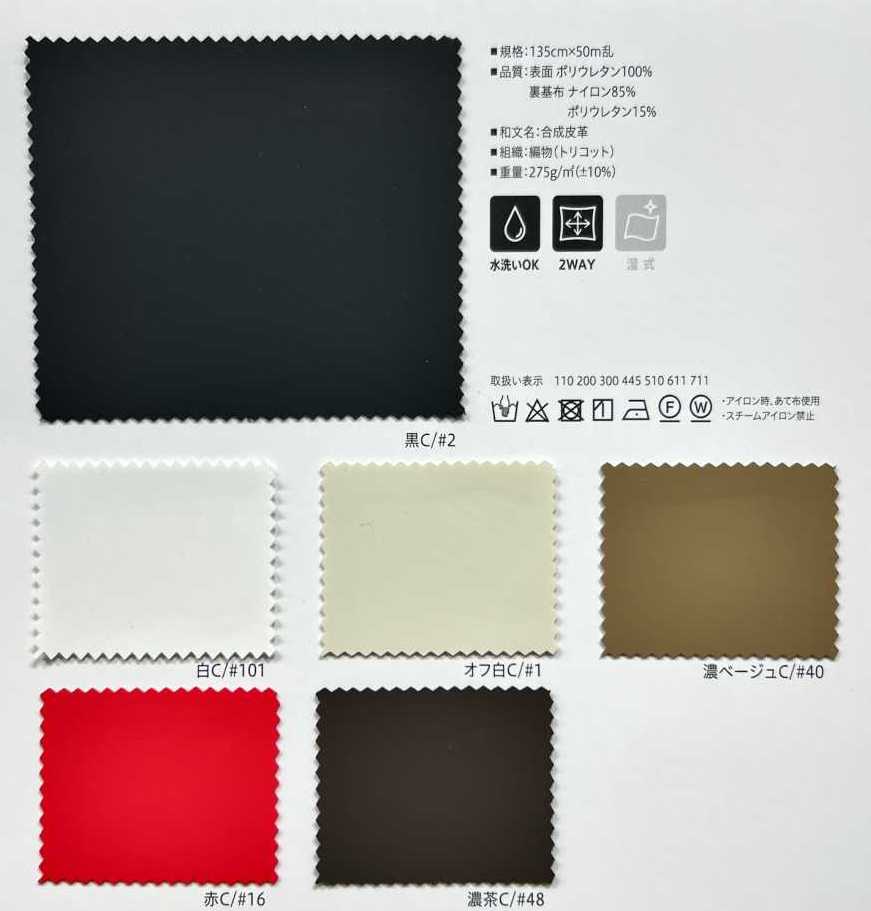

最大特點是可在縱橫兩個方向伸縮的雙向功能產品。
由於基布中含有聚氨酯，因此織紋緊密，回彈力較強。
表面沒有荔枝紋壓紋，平整光滑。
色號#101為純白色。
#1的本白已停產，但很遺憾，未找到類似的本白平面+霧面替代品。

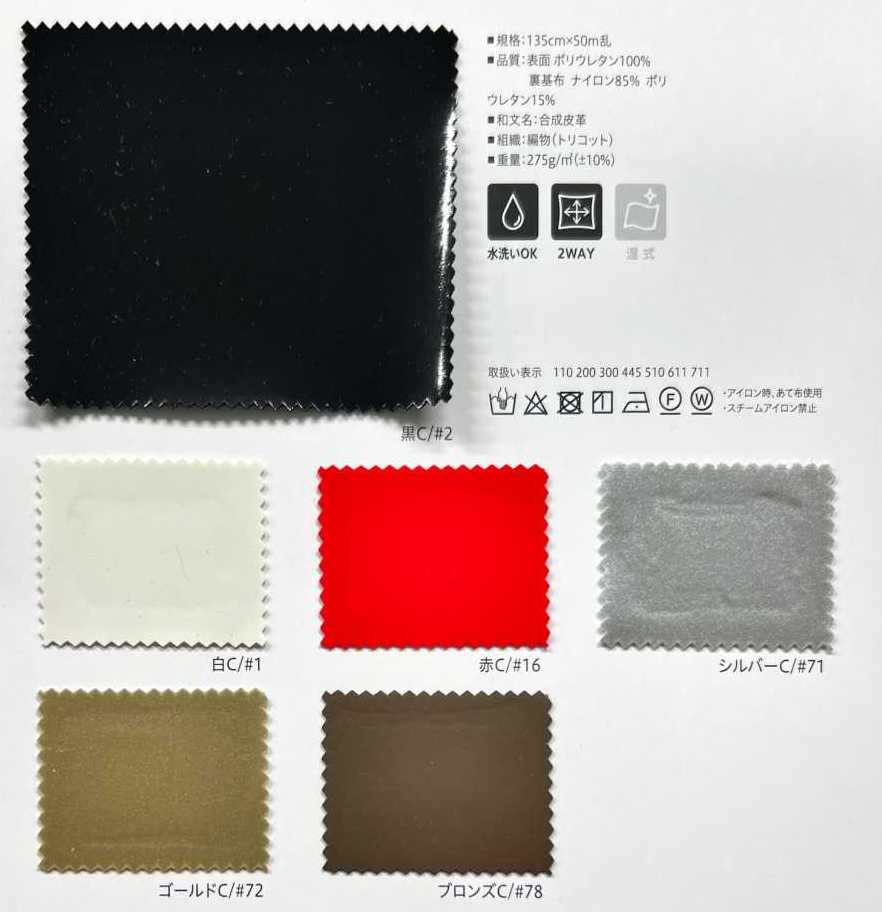

這是表面光亮順滑、帶有漆皮感的人造皮革。
是#4345彈力的亮面版本，配比、克重和回彈力均為同等規格。
由於表面有光澤，容易留下指紋是其缺點，但非常適合舞台服裝等華麗表現。
色號#1為本白，屬於略帶黃調的白色。
#71銀色、#72金色是帶有些許顆粒感的珠光色。 #78青銅色通過光線反射呈現出從灰色系到棕色系的視覺效果，營造出沉穩的金屬色感。

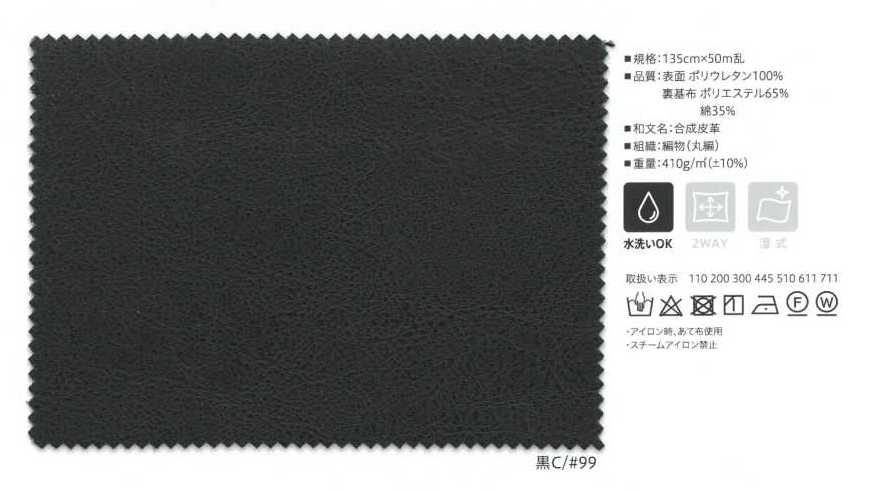

背面基布採用聚酯纖維+棉的混紡，並施以生物加工，表現出獨特皺感與風合的乾式合成皮革，呈現小牛皮風格。
通過含有作用於棉的酶的洗滌液清洗，減少棉部分，營造出恰到好處、略顯鬆弛的柔軟效果。
由於具有橫向彈力，除了外套和夾克之外，也可用於下裝和服裝雜貨。
色號#1的本白接近米色系象牙白，屬於明度較低的色調。
人造皮革外觀和手感接近真皮，且比真皮更易打理，因此廣泛用於各類服裝和小物。
此外，它幾乎不會像真皮那樣因冷熱變化而產生硬度變化，這也是其易於使用的原因之一。（嚴格來說，PVC（氯乙烯）皮革會因冷熱差異而產生硬度變化。）
本次精選的7個貨號都屬於使用聚氨酯、較不易因時間推移而劣化的高耐久人造皮革，但無論如何，人造皮革在化學性質上會受空氣濕氣、陽光和溫度影響而劣化。因此，從裁剪、縫製到保管方式，都需要進行正確的處理。
下面將詳細說明人造皮革的處理方法以及延長使用壽命的要點。
人造皮革是隨著時間推移，容易因水解而發生剝離和發黏的材料。 這是人造皮革不可避免的特性，無法完全阻止。 但使用聚碳酸酯系聚氨酯的產品耐久性較高，只要正確處理，便可長期防止表面剝離和發黏。 此外，深淺色疊放或局部使用時需要注意，始終存在汙染或串色的風險。 如有汙漬，請用中性洗劑擦拭，之後用擰乾的布擦水，再進行乾擦。
人造皮革的原卷，基本上應以卷芯方式保管，不要摺疊。
避免高溫、高濕和直射陽光， 不要採用井字堆放、疊放或豎放保管。這些都會導致材料變形或劣化。
需要延卷和靜置放鬆。裁剪前請將面料延卷，並放置24小時以上。
在同一方向進行延卷和排版，可以防止裁剪後的扭曲和收縮。
保管、裁剪、縫製時的處理會直接影響產品品質，因此務必謹慎進行。
有損傷的部分必須去除。修補極其困難。
由於摩擦熱可能使樹脂熔化並粘連，裁剪機刀片請以低轉速使用。
請避免使用油性記號筆或原子筆做標記。它們可能造成樹脂剝離、墨跡摩擦汙染。
請按同色號、同批次分別保管，不要摺疊。
人造皮革可用一般工業縫紉機縫製，但有幾點需要注意。
請在同一卷內進行縫製。雖然不只限於人造皮革，但不同批次可能會產生顏色和風合差異。
縫合面料經緯向時，伸縮性不同，請注意。
壓腳、針板、送布牙請使用滑環壓腳、特氟龍加工件或樹脂塗層件。金屬類可能造成傷痕。
壓腳壓力請稍微調弱，回針盡量減少。 口袋角等受力部位請使用補強布。可防止表面磨損、剝離、撕裂和破裂。
針距以3cm內11～13針為參考，但會因材料厚度略有不同。
一旦穿針就會留下孔洞，因此請注意返工。
請使用細號針，並準備新針以避免磨損和損傷。
若為針織基布，還需注意底紗斷裂。 可推薦使用單紗、KN、SF針，或經過表面處理加工的SU、ASU、PSU針。
關於熨燙與壓燙 請勿使用蒸氣，熨燙時從背面墊布，溫度控制在110℃以下。 鋪上有凹凸的不織布可防止壓紋表面塌陷。
黏合襯請使用低溫型，並事先確認壓燙條件。
由於怕光、怕濕、怕熱，請使用除濕劑保持乾燥狀態。
請勿摺疊，使用衣架懸掛保管，並在皮膜面上覆蓋包裝紙。
請注意不要讓產品之間的皮膜面相互接觸，以防串色。
人造皮革的包裝請使用聚丙烯或聚乙烯材質。 絕對不要使用氯乙烯材質。
與真皮相比，人造皮革更易於處理，但也具有水解這一不可避免的特性。
通過適當的保管、裁剪、縫製和精加工，可大幅延長產品壽命。
特別是高品質的聚碳酸酯系人造皮革具有優異的耐久性，只要正確處理，便可大幅延長其使用壽命。
※此處記載事項為一般處理事項，會因面料貨號、單品、設計、縫製設備及技術而有所變化。
敬請在事先確認、檢討這些要素後，再推進量產。
既具有真皮般的外觀，又輕盈柔軟的進化型人造皮革， 將引領未來的時尚與內裝進入更加自由、更具創意的世界。
PLANETA®是總部位於大阪、專門經營人造皮革和環保皮草的高島商事㈱的獨家品牌，為註冊商標。
高島商事㈱憑藉30年以上專注於人造皮革等產品的經驗，策劃並銷售高品質產品。
