黏合襯

定義與概要

黏合襯是透過加熱和加壓使黏合樹脂熔化，並貼合到表面布料背面的襯布。它用於服裝的駁頭、領子、門襟等部位，補充僅靠表面布料容易不足的張力、穩定性以及縫製時的操作性。

與透過縫製使用的毛襯和巴斯襯等非黏合襯不同，其特點是在黏合工序中與表面布料一體化。不過，即使使用黏合襯，也並非所有部位都會變硬，成品效果會因襯布種類和貼合範圍而有很大差異。

使用部位與作用

黏合襯用於領子、袖口、門襟、駁頭、口袋口、翻蓋、腰帶、腰部等需要保持形狀或承受受力的部位。它也用於穩定薄布料或容易伸展的表面布料的縫份周邊，便於縫製和熨燙。

在襯衫和罩衫中用於保持領子、領座、袖口的形狀；在夾克和大衣中用於補強前身、駁頭、領子、口袋周圍。對於針織和彈力布料，部分使用不會妨礙伸縮的襯布非常重要。

• 形狀保持：整理領子和門襟等輪廓。
• 補強：抑制鈕扣孔、口袋口、扣件周圍的拉伸和破損。
• 尺寸穩定：抑制拉伸、變形、縫製位移，提高縫製性。
• 手感調整：為表面布料增加所需的張力、蓬度和挺括感。

材料與種類

基布有機織物、無紡布、針織，各自的手感和貼合性不同。無紡布襯不太受裁剪方向限制，便於處理；機織襯更容易保持表面布料那種織物特有的柔韌性；針織襯則是考慮到對彈力材料的貼合性而設計的。

纖維材料會使用聚酯纖維、尼龍、棉等。黏合樹脂多為點狀配置，顆粒大小、密度以及樹脂性質都會影響黏合性和手感。伸縮性、厚薄、硬度、顏色、透明性等也是選型時的確認項目。

選擇方法與黏合注意事項

應避免選擇明顯比表面布料更厚或更硬的襯布，而要根據表面布料的厚度、密度、伸縮性和垂感來選擇。薄布料應選薄而柔軟的類型；領子和門襟則應選擇能夠保持所需形狀的類型，這是基本原則。還要確認表面布料的表面質感和透光性，檢查襯布的凹凸和顏色是否會影響正面外觀。

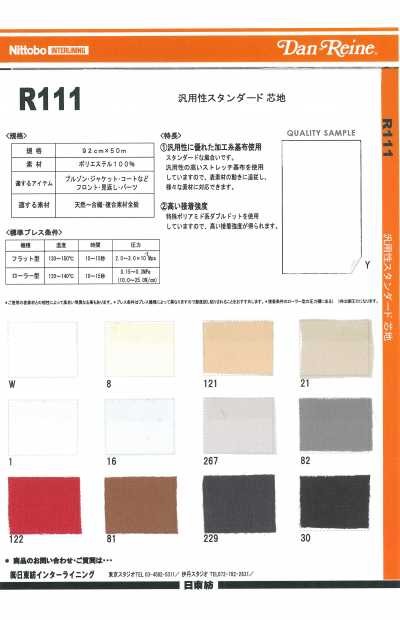

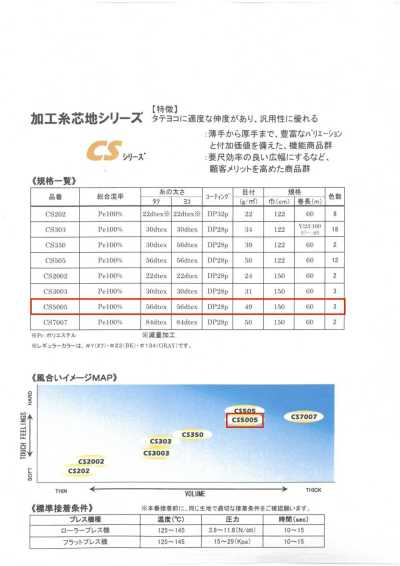

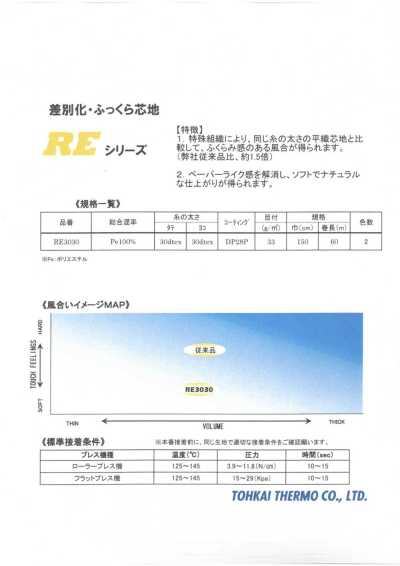

黏合條件以襯布指定的溫度、壓力和時間為基準設定。溫度不足或壓力不足會導致剝離，而過高溫度或過度加壓可能引起表面布料發亮、收縮、滲印以及手感變化。量產前應使用相同的表面布料進行試貼，並在冷卻後確認黏合狀態。

貼合後要充分冷卻，使黏合樹脂穩定，避免強力拉扯或重疊堆放。縫製時要確認貼襯部分與未貼襯部分的台階差、針孔是否明顯以及起皺情況，並調整針、線、送料量和熨燙條件。

與相近術語的區別

無紡布襯、機織襯、針織襯都是按基布結構分類的術語。它們既有帶黏合樹脂的黏合型，也有透過縫製等方式使用的非黏合型。黏合襯關注的不是基布結構，而是透過熱黏合的使用方式。

毛襯、巴斯襯、非黏合襯主要是在縫製或懸浮狀態下使用的非黏合襯。特別是在西裝訂製中，用於營造立體感和活動性。黏合襯雖然能簡化工序，但表面布料的相性和黏合條件會影響成品和耐久性。

常見問題

黏合襯必須選擇與表面布料相同的顏色嗎？

不一定必須同色，但在淺色、薄布料、透的表面布料上，襯布的顏色和黏合樹脂的凹凸可能會影響正面。不要只按白色、本白色、黑色等顏色判斷，而要實際貼在表面布料上確認正面的效果後再選擇。

黏合襯剝離的原因是什麼？

除了黏合溫度、壓力和時間不足外，表面布料的表面整理、起絨、防潑水性、凹凸、油分等也可能妨礙黏合。貼合後冷卻不足也會產生影響，因此應按指定條件進行試驗，並確認適用於洗滌和穿著的黏合狀態。

彈力布料也可以使用黏合襯嗎？

可以使用，但關鍵是選擇與表面布料伸縮方向和伸長量相匹配的彈力襯布。如果在大面積使用不具彈性的襯布，會妨礙表面布料的伸縮，並可能導致牽拉或剝離。也可以只在必要部位進行局部使用。
